WFL Millturn Technologies GmbH & Co. KG

Průkopník a světový lídr v kompletním obrábění

“JEDNOU UPNOUT – KOMPLETNĚ OBROBIT”

Se strojem MILLTURN zákazník získá nejen CNC stroj, který splňuje nejvyšší požadavky na kvalitu a přesnost, ale především konkurenční výhodu. 30 let zkušeností s kompletním obráběním a tisíce vyřešených úkolů zaručují zákazníkům WFL nejefektivnější a nejspolehlivější stroje. Inovativní přístup dokazují i mnohé patenty získané společností a uplynulých dekádách stejně jako nové inovační centrum v sídle společnosti v Linci, kde jsou k vidění špičkově vybavené stroje MILLTURN, M30-G s automatizací, M50-G a M80X. WFL Akademie a vzdělávací platforma myMillturn přináší novinky a odborné vzdělání pro zvyšování dovedností a a zjednodušení pracovních procesů pomocí zlepšeného plánování ve výrobě.

MILLTURN, multifunkční centra pro soustružení, vyvrtávání a frézování.

Ucelená řada strojů je komplexní od menších M30 MILLTURN,

přes střední M50 MILLTURN,

středně velká M80 MILLTURN,

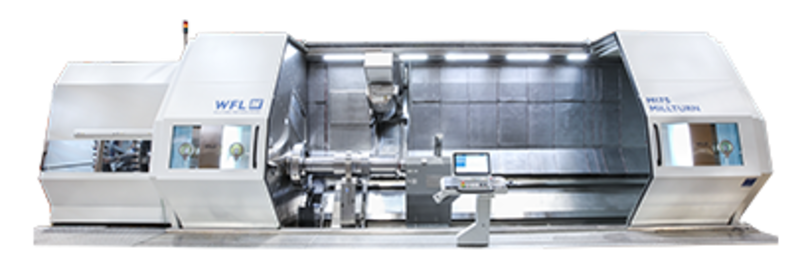

až po veliká centra M150 MILLTURN,

nebo M200 MILLTURN s nosností až přes 70tun.

WFL je jediný výrobce na světě, který se zaměřuje výhradně na výrobu multifunkčních center. V mnoha high-tech společnostech představuje značka MILLTURN zásadní prostředek pro výrobu komplexních komponentů s nejvyšší přesností. Modulární struktura center MILLTURN a jednotlivá speciální řešení zaručují dokonalou flexibilitu pro rozmanitá zadání.

20 modelů Millturn pro Vaší správnou volbu

M30, M35, M40, M40X, M50 => menší a střední stroje MILLTURN

ŘadaM30M35M40M40XM50
Provedeníkoník,
protivřeteno
koník,
protivřeteno
koník,
protivřeteno
koník,
protivřeteno
koník,
protivřeteno
Max. točný průměr
[mm]
520520520520670
Jmen. vzdál. hrotů
[m]
2,02,01,0 / 2,0 / 3,0 / 4,51,0 / 2,0 / 3,0 / 4,51,0 / 2,0 / 3,0 / 4,5 / 6,0
Obrobkové vřetenoelektrovřetenoelektrovřeteno /
s převodovkou
elektrovřeteno /
s převodovkou
elektrovřeteno /
s převodovkou
s převodovkou
Max otáčky
[min-1]
4.0004.000 / 3.3004.000 / 3.3004.000 / 3.3003.300 /
2.500 / 2.600
Max. výkon
[kW]
3333 / 5433 / 5433 / 5454 / 55 / 80
Max. kr. moment
[Nm]
630630 / 1.600630 / 2.000630 / 2.0002.000 / 1.830 / 3.600
Frézovací vřetenos převodovkous převodovkous převodovkous převodovkous převodovkou
Max otáčky
[min-1]
6.000 / 9.000 / 12.0009.000 / 12.0009.000 / 12.0005.000 / 8.000 / 9.000 / 12.0005.000 / 8.000 / 9.000 / 12.000
Max. výkon
[kW]
20333340 / 40 / 33 / 3340 / 40 / 33 / 33
Max. kroutící
[Nm]
250 / 165 / 125284 / 213284 / 213480 / 300 / 284 / 213480 / 300 / 284 / 213
Chlazení středem
[bar]
8080 / 150 / 20080 / 150 / 20080 / 150 / 20080 / 150 / 200
Naklopení osy B
[°]
±110±110±110±110±110
Pojezd osy Y
[mm]
250250250400400
Pojezd osy X
[mm]
600600600800800
Zásobník nástrojů
[ks]
40 / 8040 / 80 / 12050 / 100 / 150 / 20050 / 100 / 150 / 20050 / 100 / 150 / 200
Těžké PRIZMA nástrojeneručněautomaticky / ručněautomaticky / ručněautomaticky / ručně
SIEMENS Sinumerik840D sl840D sl840D sl840D sl840D sl

M60, M65, M80, M80X, M85 => středně velké stroje MILLTURN

ŘadaM60M65M80M80XM85
Provedeníkoník,
protivřeteno
koníkkoník,
protivřeteno
koník,
protivřeteno
koník,
protivřeteno
Max. točný průměr
[mm]
6908301.0001.0001.100
Jmen. vzdál. hrotů
[m]
1,0 / 2,0 / 3,0 / 4,51,0 / 2,0 / 3,0 / 4,51,0 / 2,0 / 3,0 / 4,5 / 6,01,0 / 2,0 / 3,0 / 4,5 / 6,01,0 / 2,0 / 3,0 / 4,5 / 6,0
Obrobkové vřetenos převodovkous převodovkous převodovkous převodovkous převodovkou
Max otáčky
[min-1]
2.600 / 3.3002.600 / 2.6001.600 / 2.4001.600 / 2.4001.600 / 2.400
Max. výkon
[kW]
60 / 4060 / 4080 / 5680 / 5680 / 56
Max. kr. moment
[Nm]
2.748 / 1.8302.748 / 2.3185.860 / 3.4205.860 / 3.4205.860 / 3.420
Frézovací vřetenos převodovkous převodovkous převodovkous převodovkous převodovkou
Max otáčky
[min-1]
6.0006.0005.000 / 8.0005.000 / 8.0005.000 / 8.000
Max. výkon
[kW]
3030585858
Max. kr. moment
[Nm]
315315400 / 640400 / 640400 / 640
Chlazení středem
[bar]
80 / 150 / 20080 / 150 / 20080 / 150 / 20080 / 150 / 20080 / 150 / 200
Naklopení osy B
[°]
-110 / +90-110 / +90±110±110±110
Pojezd osy Y
[mm]
300600650650650
Pojezd osy X
[mm]
7207209001.0501.050
Zásobník nástrojů
[ks]
40 / 80 / 12040 / 80 / 12036 / 72 / 108 / 20036 / 72 / 108 / 20036 / 72 / 108 / 200
Těžké PRIZMA nástrojeautomaticky / ručněautomaticky / ručněautomaticky / ručněautomaticky / ručněautomaticky / ručně
SIEMENS Sinumerik840D sl840D sl840D sl840D sl840D sl

M100, M120, M150, M175, M200 => velké stroje MILLTURN

ŘadaM100M120M150M175M200
Provedeníkoník,
protivřeteno
koníkkoníkkoníkkoník
Max. točný průměr
[mm]
9001.1401.4801.660 – 1.8402.000
Jmen. vzdál. hrotů
[m]
2,0 / 3,0 / 5,0 / 6,5 / 8,0 / 10,0 / 12,02,0 / 3,0 / 5,0 / 6,5 / 8,0 / 10,0 / 12,02,0 / 3,0 / 5,0 / 6,5 / 8,0 / 10,0 / 12,02,0 / 3,0 / 5,0 / 6,5 / 8,0 / 10,0 / 12,05,0 / 6,5 / 8,0 / 10,0 / 12,0 / 14,0
Obrobkové vřetenos převodovkous převodovkous převodovkous převodovkous převodovkou
Max otáčky
[min-1]
1.000 / 1.000 / 1.600 / 1.6001.000 / 1.000 / 1.600 / 1.6001.000 / 1.000 / 1.600 / 1.600800 / 800350 / 500 / 1.000
Max. výkon
[kW]
113 / 113 / 103 / 103113 / 113 / 103 / 103113 / 113 / 103 / 103113 / 103180 / 140 / 100
Max. kr. moment
[Nm]
14.000 / 10.160 / 8.790 / 6.40014.000 / 10.160 / 8.790 / 6.40014.000 / 10.160 / 8.790 / 6.40014.000 / 10.16087.000 / 40.000 / 9.800
Frézovací vřetenos převodovkous převodovkous převodovkous převodovkous převodovkou
Max otáčky
[min-1]
3.200 / 6.000 / 3.200 / 5.000 / 6.000 / 8.0003.200 / 5.000 / 8.0005.000 / 8.0003.500
Max. výkon
[kW]
55 / 3055 / 45 / 3055 / 4574 / 10080
Max. kr. moment
[Nm]
730 / 315730 / 500 / 315 / 310730 / 500 / 310500 / 3101.800
Chlazení středem
[bar]
80 / 150 / 20080 / 150 / 20080 / 150 / 20080 / 150 / 20080 / 150 / 200
Naklopení osy B
[°]
-110…+90-110…+90-110…+90±110±110
Pojezd osy Y
[mm]
5006508001.1001.400
Pojezd osy X
[mm]
9201.1201.1201.6202.100
Zásobník nástrojů
[ks]
36 / 72 / 10836 / 72 / 10836 / 72 / 10836 / 72 / 108 / 20030 / 60 / 90 /
Těžké PRIZMA nástrojeautomaticky / ručněautomaticky / ručněautomaticky / ručněautomaticky / ručněautomaticky / ručně
SIEMENS Sinumerik840D sl840D sl840D sl840D sl840D sl

Snadné programování s WFL moduly

WFL cykly jsou navrženy tak, aby vyhovovaly všem typům technologií a jsou kompletně pružné. Zahrnují a podporují širokou škálu standardních i speciálních technologií, díky tomu lze naprogramovat obráběcí cykly pro komplexní i jednoduché obrobky snadno a v krátké době.

Měření v procesu vyvinuté společností WFL zajišťuje maximální výrobní přesnost s minimálními rozměrovými a polohovými tolerancemi na složitých obrobcích. Po ukončení procesu obrábění lze provádět automatické měření obrobku, zaznamenávání konečné přesnosti obrobku a na základě získaných údajů generovat rozsáhlé analýzy přímo na stroji nebo prostřednictvím LAN a vytisknout zprávy o měření.


WFL technologie

WFL nabízí široké technologické spektrum s možností interpolace NC řízených os B, C, X, Y, Z, které zajistí kompletní obrábění soustružením, vrtáním, frézováním, hlubokým vrtáním, vnitřním a vnějším obrážením, frézováním s osou C a řadou dalších speciálních operací.

Soustružení
Vrtání

Frézování drážek
5-osé frézování

Soustružení
s osou B
Odvalování ozubení
Vnitřní vrtání a vyvrtávání
CNC lícní desky
CNC speciální tyče pro kontury
Frézování s osou C
Frézování čepů klikových hřídelí
Měření při procesu

Obrážení ozubení
Frézování ozubení
Broušení a jemné obrábění
Úhlové hlavy pro vnitřní obrábění
Frézování vaček
Dělové vrtání

WFL průmyslová odvětví

AEROSPACE

OIL & GAS


ENGINEERING

PLASTICS


PRINTING

HYDRAULICS

ENERGY

CRANKSHAFT

AUTOMOTIVE

Ostatní příspěvky WFL
